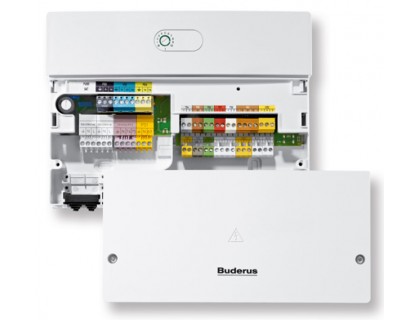

Модуль Buderus MS200

Функциональный модуль Buderus MS200 солнечной системы для приготовления горячей воды и поддержки отопления или других отопительных установок до 3 солнечных потребителей, с двумя гелиополями. Предназначен для использования в отопительных установках с шиной Logamatic EMS plus. Простое управление и обслуживание достигается благодаря отображению гидравлической схемы на пульте управления RC300. Также возможно использование с автономным пультом управления SC300.

Функциональные особенности модуля Logamatic MS200

Управление солнечной установкой дляприготовления горячей воды или поддержкой отопления, до 3 потребителей.
Автоматический контроль функций солнечной установки – индикация сообщений о неисправностях.
Переключение между 2 солнечными потребителями через насос или клапан, переключение на 3 потребителя через клапан.
Управление работой солнечного насоса через сигнал PWM или 0-10 В.
Функция гелиооптимизации при приготовлении горячей воды. Учет пассивной солнечной инсоляции при больших площадях окон для дополнительной экономии топлива.
Оптимизированное заполнение термосифонного бака (Double-Match-Flow).
Единый пульт управления RC300 или испо льзование с автономным пультом управления SC300 для теплогенератора и солнечной установки.
Внешний теплообменник в контуре солнечного коллектора с отдельным управлением первичным и вторичным насосом через пульт управления RC300.
Ежедневный подогрев до 60 °C и термическая дезинфекция посредством перегрузочного или смесительного насоса.
Отображение солнечной производительности посредством внутреннего учета илидополнительного теплового счетчика.
3 входа для подключения датчиков NTC:
– 2 выхода PWM/0-10 В;
– 3 выхода для насоса, 230 В;
– 2 выхода для переключающего или трехходового клапана;
– 2 входа для теплового счетчика.
В комплектации с дополнительными датчиками и/или трехходовыми переключающими клапанами можно выбрать различные функции в зависимости от типа гидравли ческой схемы, например:

Бак с настраиваемым приоритетом.
Перегрузка бака через дополнительный солнечный насос (2 потребителя) или клапан (3 потребитель).
Функция подогрева бассейна.
Второе коллекторное поле ("Восток/Запад").
Солнечная поддержка отопления со смешанным регулированием температуры подачи.
В системах с одним отопительным контуром можно обойтись без смесителя отопительного контура (Premix Control).
Перегрузка бака предварительного нагрева в бак первой готовности.
Перегрузка буферной емкости солнечного нагрева в бак первой готовности с внутренним теплообменником.
Особые указания по проектированию MS200

В комбинации только с пультом управления RC300: максимально 1 солнечный функциональный модуль MS200 на одну отопительную систему.
Дополнительный функциональный солнечный модуль MS100 необходим в зависимости от выбранной гидравлической схемы.
Не комбинируется с функциональными модулями MM10, SM10, WM10 и пультами управления RC25, RC35.
Также возможно использование с автономным пультом управления SC300 для отопительных установок не имеющихшины передачи данных EMS plus.
